光纤复合低压电缆GYTA-16B1+RVV2*0.4

更新时间:2018-05-15

简要描述:

光纤复合低压电缆GYTA-16B1+RVV2*0.4
光纤复合低压电缆作为智能电网建设中的重要线缆产品之一,其融合了通信和电力的功能,可有效实现电信网、电力传输网、电视网、互联网等的多网融合,降低网络建设的成本,是目前性价比zui高的“多网融合"产品之一

  免费咨询:0550-7307460

  发邮件给我们:1656350898@qq.com

光纤复合低压电缆GYTA-16B1+RVV2*0.4

产品名称: 光纤复合低压电缆GYTA-4B+RVV2*0.4
产品型号: GYTA-4B+RVV2*1.5;GYTA-4B1-RV2*2.5;GYTS-12B-RV3*2.5;GYTS(A)24B1+4×1.5;GYTS(A)24B1+2×2.0




    光纤复合低压电缆作为智能电网建设中的重要线缆产品之一,其融合了通信和电力的功能,可有效实现电信网、电力传输网、电视网、互联网等的多网融合,降低网络建设的成本,是目前性价比zui高的“多网融合”产品之一。

随着国家电网和南方电网加大对智能电网的建设,除了主干网大力建设高压、超高压大容量输电线路外,还在用户端力推电力光纤到户(PFTTH)。电力光纤到户是指,在低压通信接入网中采用光纤复合低压电缆(OpticalFiberComposiow-VoltageCableOPLC),将光纤随低压电力线敷设,实现智能电表到户,配合无源光网络技术,承载用电信息采集、智能用电双向交互、多网融合等业务。目前我国线缆厂家研发和生产光纤复合低压电缆的企业不多,主要原因在于同时具备电缆和光缆研发、融合、生产能力企业较少,并需要通过电网企业的入网认证。宽通公司作为我国线缆领域的企业之一,在业内率先研发出光纤复合低压电缆,并实现了大规模应用。

OPLC产品结构组合类型

目前,光纤复合低压电缆产品主要有两种。额定电压0.6/1KV及以下配网用光纤复合电缆产品主要用于智能小区或办公楼等配网分支,由管道、隧道或直埋等接入光-电分线箱。额定电压300/500V及以下入户用光纤复合电缆则主要用于用户接入,可垂直或水平布线,引入智能电表和光器件终端。

此外,还可以根据客户需求定制。由于接入方式多样性及使用环境的复杂性,亨通还可根据客户的要求,按照电压不同、光纤芯数不同、结构不同进行个性化定制,确保网络的安全和可靠。

OPLC产品的使用及特点

光纤复合低压电缆zui大的特点是融合了光纤通信与电力传输的功能,宽通在研发该产品时,主要是基于该产品的功能以及使用环境等方面考虑进行设计和开发,相比单一功能传输线缆而言,有5个特点。

首先,集光纤和电力输配电缆于一身,避免二次布线,可有效降低施工、网络建设等费用。相比传统的FTTH而言,使用光纤复合低压电缆作为智能电网用户端接入方案,节约大量的金属、管道、塑料等资源,可有效降低进入小区和用户的各项成本,是目前性价比zui高的“zui后一公里”接入方案。

其次,适用于多种业务类型,适应性强,扩展性强,产品适应面广。使用光纤复合低压电缆,配合相应的设备和器件,由此构建主流的XPON(EPONGPON)技术,可在一根传输线上实现多种业务,如IPTV、互联网接入、多媒体,语音通信,家庭智能电表等业务。

第三,具备较强的机械性能,如抗冲击性能和良好的耐测压性能,环境适应能力强。我们在研发该产品时,充分考虑到产品的使用环境的复杂性,宽通研发的光纤复合低压电缆按照GB/T7424E1E3E4进行拉伸、压扁、冲击等试验,均符合并优于标准的要求。

第四,绿色和安全性能优越。主要考虑到光纤复合低压电缆用于用户接入,我们在产品设计中融入无卤阻燃、耐火等特性思路,使用了绿色环保的材料,基于安全的考虑,使用阻燃、耐火材料。宽通的光纤复合低压电缆完全符合GB/T18380.3GB/T19216.21GB/T17650GB/T17651.2等的要求。

zui后,光单元与电力电缆长期工作温度相兼容。考虑到光纤复合低压电缆敷设之后,使用年限较长,光单元与电力电缆长期工作温度相兼容性是非常重要的一个问题。我们按照GB/T7424中方法F1实验,各项光学性能指标符合YD/T629要求,各项电器性能符合GB/T12706.1GB/T5023JB/87344的要求。

产品特点:

1、具有很好的柔韧性和机械性能2、光电一体,充分节约管道资源3电缆部分与光缆部分保持相对 独立的结构,便于安装时的引入、引出和连接 4、将电源线、线、电视线、网线、监控线、资料线等多网合一,节约了成本 5、较大的工作温度范围6、较大的施工温度范围7、光缆直径和弯曲半小,在狭小空间也能自由安装同时相容光信号传输和电能传输

产品描述:

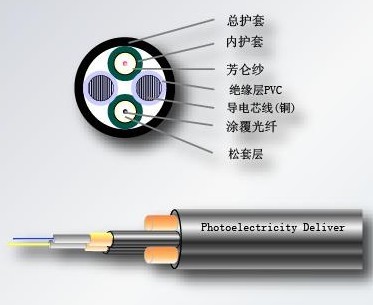

光电混合光缆的结构是250μm光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。缆芯中心为钢丝强件(有些结构需要在加强件加一层PE垫层)。电线与松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水填充物。双面涂塑钢带(PSP)纵包挤制聚乙烯

目前可根据用户需求设计生产多种规格的产品,典型的产品有:GYTA-4B+RVV2*1.5;

GYTA-4B1-RV2*2.5;GYTS-12B-RV3*2.5;GYTS(A)24B1+4×1.5;GYTS(A)24B1+2×2.0;等光纤电缆,光纤芯数可以根据用户实际需要进行设计

注:可按用户的要求,设计不同的结构。

1、中心束管式光缆GYXTW (2-24)

2、中心束管式光缆GYXTY (2-24芯)

3、松套层绞式光缆GYTS (2-288芯)

4、松套层绞式光缆GYTA(2-288)

5、松套层绞式光缆GYTY53(2-288)

6、松套层绞式光缆GYTA53(2-288)

7、松套层绞式光缆GYFTY(2-288)

8、“8”字形自承式光缆GYXTC8S(2-12)

9、“8”字形自承式光缆GYTC8S(2-288)

10、光电复合缆,混合缆等

产品型号:GYFTAGYFTZAGYFTSGYFTZS光电复合缆

产品结构:PBT光纤松套管,非金属加强件,铝(钢)塑复合带,聚乙烯(阻燃)外护套

敷设方法:架空

使用温度:-40~+70

应用范围:适用于短距离通信和通信设备远端供电。大芯数任意组合,防护性能好,适合穿管,架空敷设。

产品特点:

1、合理的设计及精确的控制松套管中心光纤的的余长,使光缆具有优良的抗拉性能和温度性能。

2、缆芯内充满油膏,确保了纵向阻水效果。

3、整根缆为非金属,不受电磁干扰。

4、优质软铜线,可在较长范围内提供电力能源,优质光纤保障高带宽信号传输,是解决远距离无人值守机房、小区机房、移动基站、用户接入等应用的理想综合解决方案。

技术参数:



允许拉伸力(N)

短期

1500

长期

600

允许压扁力(N/100mm)

短期

1000

长期

300

zui小弯曲半径(D:光缆外长mm)

静态

10D

动态

20D

光缆芯数

2-144

光缆外径mm

12.2-19.8

光缆重量Kg/km

155-390
